데이터센터, 고주파 접지, zsrg 관련

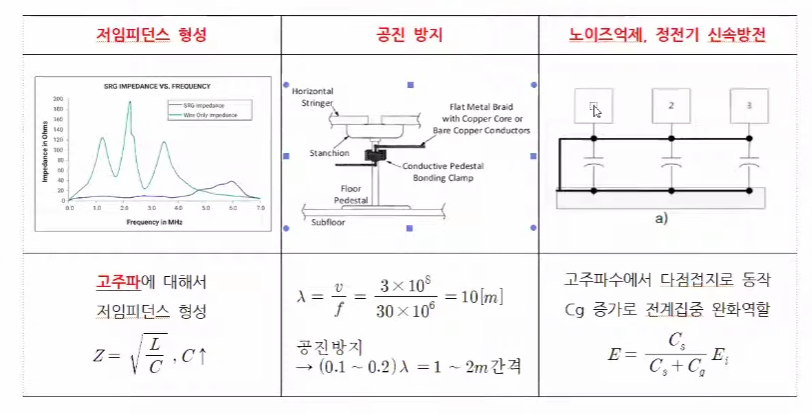

■ZSRG 관련 참고사항

1.전류 유입에 따른 전위상승이 적다 (C가 크게해주는효과:  ZSRG)

2. 파장의 10~20프로 수준으로 엑세스플로어  간격을 맞춰주면 병렬공진이 없어서 전위상승 크지않음

3. 옵셋 전압에 의해 장비에 걸리는 전압을 보면 위 식에 따르게 되는데 지면에 ZSRG를 설치하게되면 A가 커지는 효과가 나기때문에 Cg가 매우 커지므로 장비에 걸리는 전압 E를 매우 줄일수 있다 이런의미임.





고주파 접지 도체의 경우는 표피효과 근접효과때문에 실효저항이 커지므로, 띠 형태의 도체가 적당함
