1.수변전 시스템: 문제)GIS설비 개요 및 주요 구성기기에 대하여 설명하고, 재래식 수전설비에 비하여 GIS의 장점을 설명하시오 본문
1.수변전 시스템: 문제)GIS설비 개요 및 주요 구성기기에 대하여 설명하고, 재래식 수전설비에 비하여 GIS의 장점을 설명하시오
말론브란도 2026. 2. 14. 10:13

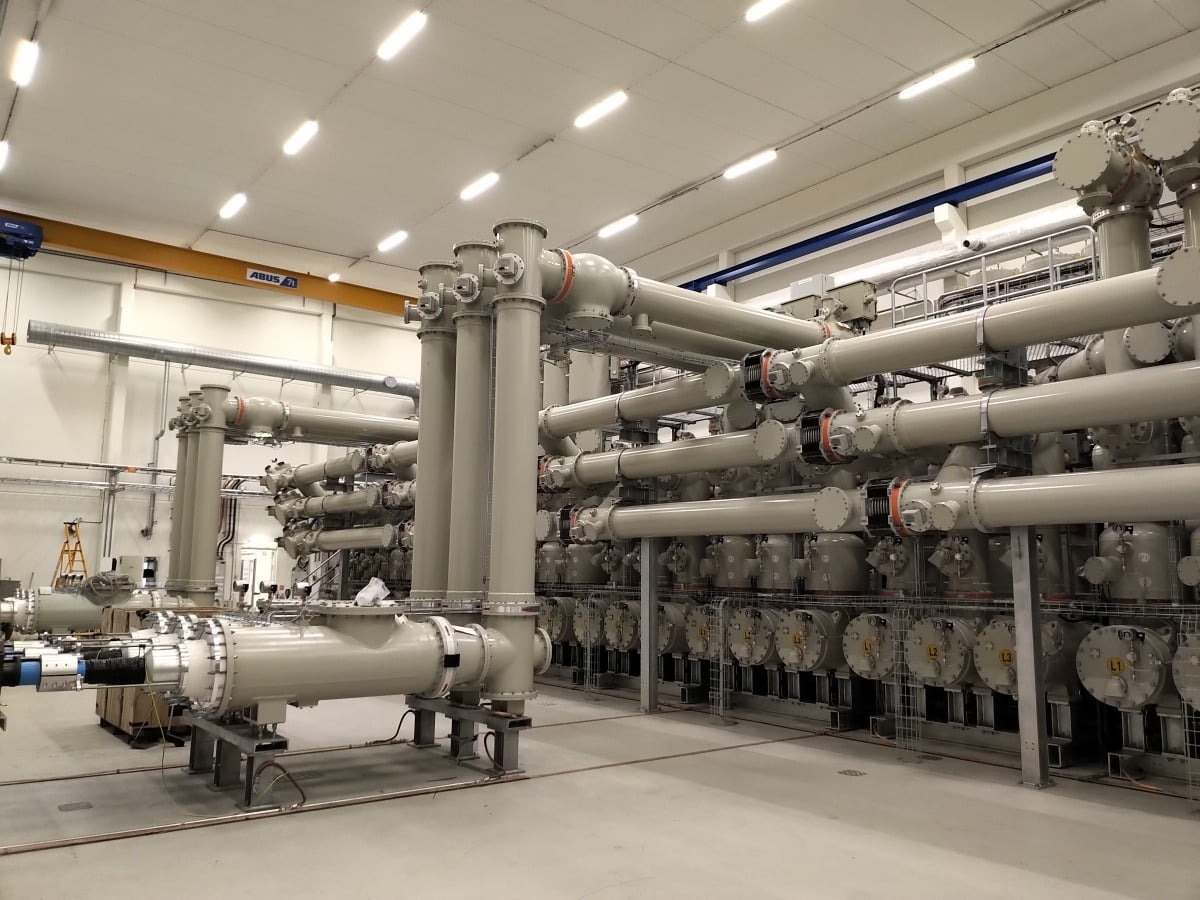

1. GIS 설비 개요
GIS(Gas Insulated Switchgear, 가스절연개폐장치)는 SF6 가스(절연내력 공기의 3배, 소호내력 100배)를 금속용기 내에 충전하여 모선, 차단기 등 전력기기를 밀폐·소형화한 수전설비로, 도심지·지하변전소에 적합하다. 주요 특징은 부지 1/10 축소, 외부환경(오염·염해) 차단, 고신뢰성(사고율 AIS 대비 1/10)이며, 가스누설 모니터링 시스템으로 안전 관리함
2. 주요 구성기기
GIS는 7대 핵심 기기를 가스구획별(최소 0.4MPa) 모듈화하며, C4F7N 적용 시 압력 1.2배 보상으로 동등 성능 유지합니다.
| 차단기(GCB) | GCB형, puffer/pufferless, 40kA/3s 차단 | 소호 90%↑, AI 진단 |
| 단로기(DS) | 3-Position Switch, 연계/분리 | 모듈 통합 |
| 접지개폐기(ES) | HES 고속형, 40kA/1s | 쇄정 0.1s |
| 피뢰기(LA) | ZnO Gapless, MCOV 245kV | 서지 카운터 |
| 계기변성기(CT/VT) | Plug-in/Window형, 5P20 | 디지털 출력 |
| 모선(Bus) | Single/Double, 직경 200mm | 가스 누설 0.5%/년 |
| 케이블헤드(TB) | Dry-type, 2000A | Plug-in 연결 |

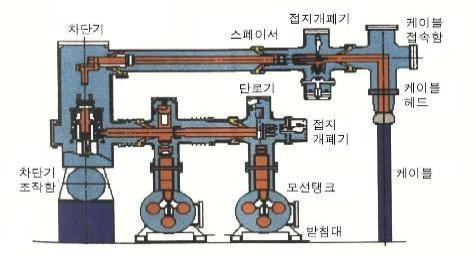

그림 2: GIS 내부 구성 개략도
3. 재래식 수전 대비 장점 및 시사점
재래식(AIS/VCB 큐비클)은 노출 공기절연으로 지락·오염 취약하나, GIS는 밀폐로 사고율 1/10, 공간 1/10 확보.
| 공간 | 500㎡ | 50㎡ |
| 신뢰성 | 환경 영향 | 밀폐 무관 |
| 안전 | 지락↑ | 화재↓ |
| 친환경 | SF6 의존 | C4F7N GWP<1 |
그림 3: 공간 비교 그래프 (막대: AIS 100% vs GIS 10%)
시사점: C4F7N GIS는 운영압↑(0.5MPa)에도 부식 코팅·스마트 모니터링으로 안정, 2030년 시장 30% 점유 전망. 문제점은 초기비용 1.5배이나 LCC 20% 절감. 대책: 가스순환·AI 예측보수 강화. GIS는 고밀도 수전의 미래 표준입니다.

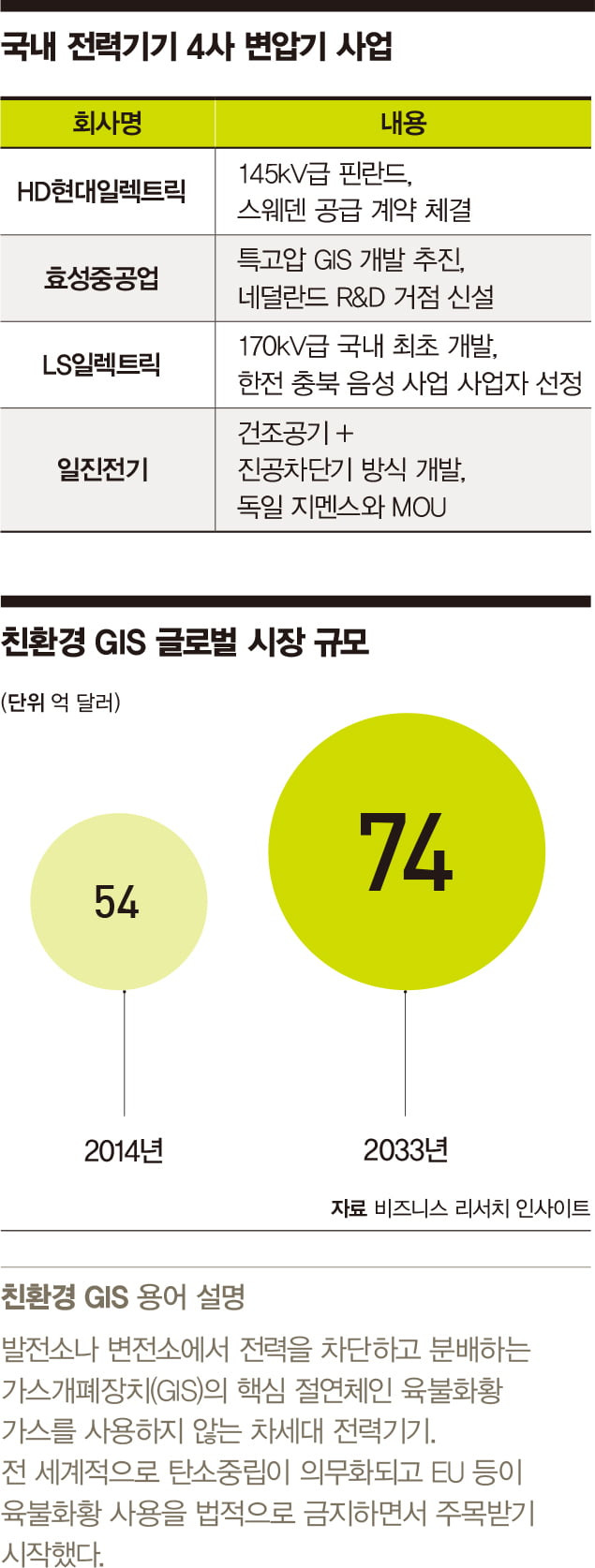

앞서 효성중공업은 플루오로니트릴(C4-FN) 혼합가스를 적용한 ‘친환경 GIS 개발 로드맵’을 발표했다. C4-FN 혼합가스는 육불화황 가스와 비슷한 성능을 유지하면서도 온실가스 영향을 약 98% 줄일 수 있는 차세대 절연 가스다. 효성중공업은 현재 72.5kV, 170kV급에 적용한 이 기술을 245kV 이상 특고압 모델에도 사용하기로 했다. 이를 위해 경남 창원에 1000억 원을 들여 전용 공장을 신설하고, 인도 푸네 현지 공장에 생산라인 증설을 추진한다.
. 충북 음성 천연가스 스위치야드에 170kV급 친환경 GIS 10여 기를 공급하는 계약으로, 지난해 상업 가동에 들어갔다. LS일렉트릭 관계자는 “한국전력이 2025년부터 모든 신설 변전소에 친환경 GIS를 도입할 계획을 밝힌 가운데 국내 첫 수주 레코드(기록)를 확보한 것”이라고 말했다.
업계 관계자는 “GIS는 대당 50억~100억 원인 초고압변압기에 비해 판매 단가(10억 원)가 낮고 환경규제도 까다로워 그동안 연구개발 비중이 상대적으로 낮았다”고 설명했다.
“차단기 기술 개발이 초급 단계였던 과거에는 육불화황을 대체할 가스 개발이 어려웠다면, 요즘은 각 사가 플루오로니트릴(C4-FN) , 이산화탄소 혼합가스 등 대체재를 찾은 상태”
글로벌 기업 중 친환경 GIS 수주 이력을 갖춘 곳은 독일의 지멘스, 미국 제
너럴일렉트릭(GE) 등 일부 선도 기업 정도다.
C4F7N은 CO2나 N2와 혼합(예: 4% C4F7N + 96% CO2)해 사용되며, 2025년 기준 국내 나주 왕곡변전소 등에서 Eco-GIS로 적용 테스트 중입니다. SF6 대비 압력 1.2~1.4배 높여 운영하나, 부식 방지 코팅과 가스순환 시스템으로 안정화했습니다. 친환경 인증(KEPIC EEA 업데이트)과 스마트 모니터링(AI 누설 예측)이 핵심입니다.
절연능력 비교
절연내력은 SF6(상대값 1.0)의 85~95% 수준으로 비슷하나, 혼합비율 최적화로 동등 성능 확보합니다.
| 절연강도 | 높음(공기 3배) | 85-95% | 조건적 동등 |
| 소호능력 | 우수(100배) | 90%↑ | 충분 |
| GWP | 23,500 | 1 이하 | 혁신적 ↓ |
| 운영압력 | 0.4MPa | 0.5~0.6MPa | ↑ 필요 |
| 소호·회복특성은 SF6에 근접하나, 저온 액화 위험이 적고 비용은 20% 상승하나 LCC 우수합니다. |
기술사 답안에 활용 시 "SF6 대체 C4F7N GIS(그림: 혼합가스 개략도)"로 최신 시사점 강조하세요.
GIS는 VCB(진공차단기)의 소호능력이 충분하더라도 공간 제약과 환경·안전 리스크 방지를 위해 도입됩니다. 큐비클(MOF 변압기+VCB+덕트 배선) 방식은 노출형 공기절연(AIS)으로 지락·오염 위험이 상존하나, GIS는 SF6(또는 C4F7N) 밀폐로 이를 완벽 차단합니다.
GIS 도입 특별 목적
VCB는 소호 우수(진공 확산, 재점호 없음)하나 개별 기기라 전체 시스템 보호가 취약합니다. GIS는 차단기 외 모선·단로기·피뢰기까지 하나의 밀폐 탱크에 통합해 방지합니다:
- 지락·외부 침입 방지: 공기절연 큐비클은 습기·먼지·동물 접촉으로 단락 발생(사고율 10배↑), GIS는 금속 쉘+가스절연으로 완전 차단.
- 공간 효율: 도심·지하변전소에서 부지 1/10(예: 500㎡→50㎡), 고층 빌딩 수전 적합.
- 고신뢰성: 외부 환경(염해·오염) 무관, 수명 40년↑, 유지보수 최소(10년 1회 가스 점검).
큐비클 vs GIS 비교
| 절연 | 공기(노출) | SF6 밀폐 | 지락 리스크 1/10 |
| 공간 | 대형(덕트 필요) | 1/10 | 도심 필수 |
| 안전 | 오염·습기 취약 | 환경 무관 | 화재·감전 ↓ |
| 비용 | LCC 높음(빈번 보수) | 초기↑, LCC↓ | 장기 우수 |
큐비클 지락 위험은 작지 않습니다 – 실제 산업체 20% 사고가 절연불량(먼지 축적) 때문이며, GIS는 밀폐 일체형으로 이를 원천 차단합니다. 기술사 답안에선 "환경 내성·소형화" 강조하세요.
기타
1. 접지개폐기(ES)의 "주회로를 접지로 연결" 의미
접지개폐기는 주회로(전선로)를 땅(접지)으로 직접 연결하는 스위치입니다. 차단기가 회로를 끊었다고 해도 잔류 전하(충전전류)가 남아 위험하니, ES가 이를 땅으로 흘려보내 안전하게 만듭니다.
- 일반 개폐기(DS): 주회로를 단순히 끊거나 잇기만 함 (전하 그대로 남음).
- 접지개폐기(ES): 끊은 후 끝단을 접지선으로 연결 (예: 선로 OFF → ES ON → 전하 → 땅으로 방출).
HES(고속형)는 사고 시 0.1초 만에 접지합니다. 인터록으로 차단기 OFF 확인 후만 작동.
비유: DS는 수도꼭지 잠금, ES는 배관을 땅으로 빼내 완전 배수.
2. 피뢰기(LA)의 서지 방출 경로
GIS 내부라 서지가 "침입 못할 것 같다"는 오해지만, 외부 선로/케이블 부싱을 통해 서지(뇌격·개폐서지)가 유도 침입합니다. 피뢰기는 이를 받아 GIS 탱크 접지(땅)로 직접 방출합니다.
- 경로: 외부 선로 → 부싱 → 피뢰기(ZnO 소자) → 탱크 쉘(접지) → 땅.
일반 피뢰기와 동일 개념 – 서지 시 저항 낮아져 전류 우회, 정상 시 고저항으로 절연 유지. GIS는 내부 장착으로 공간 효율↑.
차이 없음: 서지 압력에도 탱크가 견디며(1.47MPa), 카운터로 누적 기록.
피뢰기 카운터 작동 원리
- 서지 침입(뇌격·개폐서지) 시 ZnO 소자가 방전 → 전류 펄스 감지 → 카운터가 +1 누적.
- 기록 항목: 서지 횟수(예: 100회), 크기(0.5kA~50kA 8/20μs), 날짜·시간(예: 2026.2.14 12:34, 32kA).
- LED 경보: 100회 도달 시 1단계(황색), 500회 2단계(적색) 점등.
유지보수 활용
누적 데이터로 피뢰기 열화 주기 파악(예: 1,000회 초과 시 교체). GIS는 디지털 출력으로 SCADA 연동, 원격 모니터링 가능. IEC 62271-203에서 권장.
예시 표: 서지 누적 기록
GIS 가스 구획화를 하지 않고 하나의 대형 탱크에 모든 설비를 넣으면 고장 시 전체 시스템 정지와 재해 복구 비용 폭증이 발생해 절대 비효율적입니다.
한 구획(차단기 Bay)에서 절연파괴·아크 사고가 나면 압력 급등과 분해가스(SF2, SO2 등)가 전체 공간으로 퍼져 다른 Bay까지 오염시키므로, 선로 전체 차단이 불가피합니다.
모선(Main Bus) ──┬── CB1 ── 선로1 (Bay 1)
├── CB2 ── 선로2 (Bay 2)
├── CB3 ── 선로3 (Bay 3)
└── CB4 ── 예비/변압기
유기절연재료(Epoxy resin 기반 Spacer 등)는 제조 과정에서 0.1~0.5% 정도의 잔류 수분을 포함하며, 가스와의 장기 접촉으로 확산·용출되어 기체 중 수분 농도를 높입니다.
이 수분은 온도 변화나 가스 흐름에 따라 표면으로 이동해 결로를 형성, 연면 절연 특성을 저하시킵니다.
영향 및 대책
석출 수분은 절연 파괴전압을 급격히 떨어뜨리며, 분해가스와 결합 시 부식성 물질(HF 등)을 생성해 금속·절연체를 열화시킵니다.
이에 흡착제를 봉입해 지속적으로 제거하며, 노점온도 관리(150~300ppm 이하)로 모니터링합니다.
수분을 어떤식으로 증발시키나?
진공 상태(1토르 이하, 약 0.13kPa)에서 물의 증기압이 대기압보다 낮아지면 수분이 액체에서 기체로 빠르게 승화·증발합니다.
GIS의 유기절연재(스페이서 등) 내부 미세 수분도 농도 구배에 의해 확산되어 외부로 이동하고, 진공펌프가 이를 외부로 배출합니다.
특히 변류기 구간에서는 여자 전압을 인가해 코일 온도를 올려 수분 배출을 가속화합니다.
절차 및 효과
SF6 가스 회수 → 진공펌프 연결 → 0.2토르 이하 진공 형성 → 수분 제거 확인 후 가스 재주입 순으로 진행합니다.
발생 원인
아크방전(차단 시 고전류 아크)에서는 SF6가 고온(수천℃)에서 SF4, SF2 등으로 분해되고, 소호 후 대부분 재결합하나 일부는 잔류합니다.
부분방전(PD)은 전극 결함이나 불순물에서 국부 방전이 발생해 SOF2, SO2F2를 생성하며, 가열(과부하)은 금속-SF6 반응으로 유사 가스를 배출합니다.
이 과정에서 수분과 결합 시 HF(불화수소) 등 부식성 물질이 추가 생성됩니다.
영향
분해가스(SF4, SOF2 등)는 절연재 표면을 산화·부식시켜 연면 절연저항을 떨어뜨리고, 1% 이상 농도에서 절연파괴를 초래합니다.
수분(400~500ppm 초과)과 반응 시 H2SiF6 같은 고전해질을 형성해 열화 가속화하며, GIS 내부 부식을 유발합니다.
역할
분해가스는 GIS 상태 모니터링의 핵심으로, 가스 분석(SF4, SOF2 농도 측정)을 통해 부분방전·고장 조기 진단합니다.
