진행파, 특성임피던스 원리에 대하여..

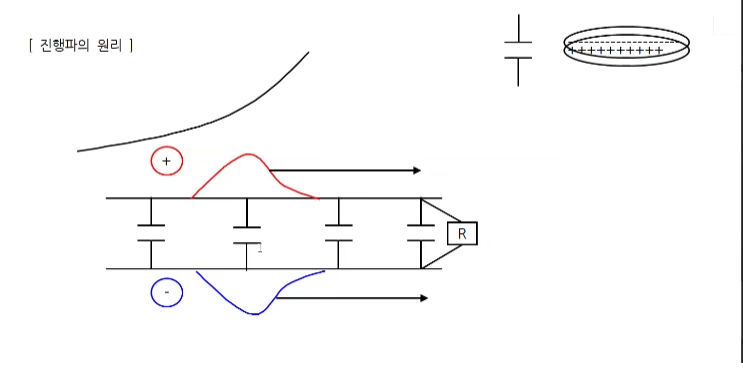

자 두개의 평행한 선이 있다고 해보자

 위에 하나는 가공 선이고,



 아래 하나는 지면이라고 보면 될 것 같다.



어떤 연유로 선로에 큰서지든 적은 서지든 유입이되면 위와같이 전하가 모이게되고



정전유도에 의해서 지면방향에는 반대 대칭되는 크기의 서지가 생기게 된다.



만약 정전용량이 계속해서 같으면 서지는 움직이지 않는데,



어떤 이유에서인지 절연이 약한 장소나, 피뢰장소가 있다면 그 쪽으로 이 서지는 중화되기 위하여 이동한다고 한다.



이런 개념이 굉장히 중요한거같다.



가공 선로에 +가 생겼든, -가 생겼든간에 대칭으로 정전유도가 발생하므로



결국에 저 전하가 중화되기 위한 움직임은 필연적이다고 생각해보자.





뇌 서지의 경우 정현파에 서지파가 더해져서 저렇게 진행하는 개념이다.



그래서 정전에너지가 선로의 코일에너지로 변환된다라는 개념으로서 특성임피던스가 유도된다





특성임피던스란 말 그대로 임피던스를 이야기하는 개념이 아니라,

유입된 전류에 의한 전위상승을 이야기 하는 개념이다.
