피뢰시스템에 관하여..

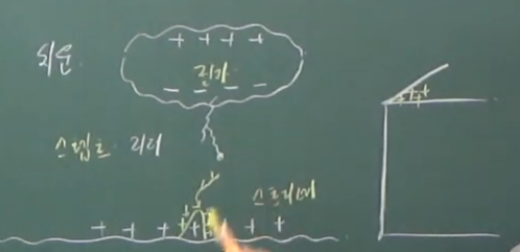

보통 구름이 상단이 +

아랫쪽이 -가 대전된다.



그래서 전자가  구름아래로 약간의 전계 방전형태를 띄는데 이것이 리더 (약 100m 정도 내려온다고 함)



양전하(지면에서) 상단으로 솟아 오르는 것을 스트리머라고 표현



방전이 일어나는 이유는 기본적으로 + 전하와 - 전자 사이의 흡입력에서 기인한다.



자 그래서 우리가 수뢰부 시스템을 어떻게 배치할 것인가?



1. 보호각법 (돌침에 의한 보호를 의미)

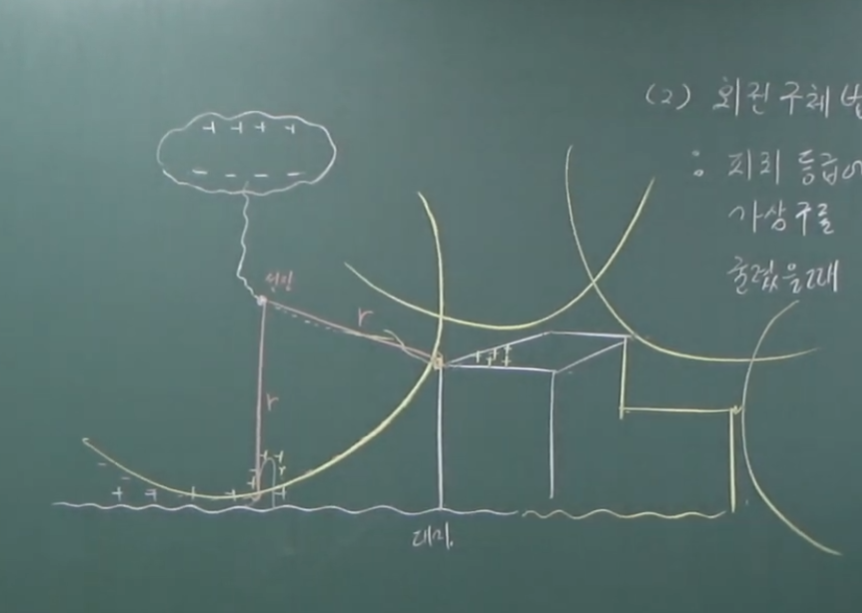

2. 회전 구체법



위에 말했던 스트리머랑 리더가 도전성 경로가 만들어지는 경우들이 있을 것이다.



예를들면 건축물 모서리나 , 산 꼭대기 이런 뾰족한 부분에 전하가 많이 모여있으므로 일정 거리가 접촉되었을 떄



섬광이 발생할 것이다.



그러므로 최소 거리를 설정해놓고 그 거리 기준으로 원을 만들고 원을 쭉 돌려보자는 개념이다.



각 등급별로 회전 구체 반지름이 다른데 등급이 높을수록 당연히 그 반지름은 작아진다.



건물이 있을때 건물을 회전구체로 쭉 돌려봤을 때 닿는 부분은 보호가 필요한 부분으로 이해하면 된다.

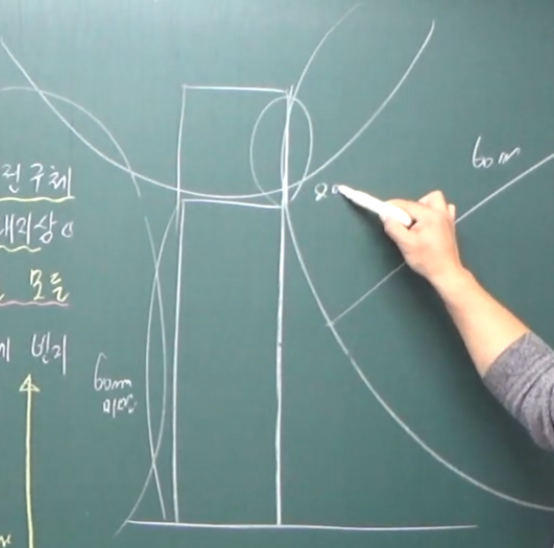

기본적으로 4등급 피뢰시스템 레벨일 때 회전구체 반지름이 60M 인데

60m 기준으로 60m 이하의 건물은 측면이 원과 만날 일이 없으나



그 이상의 건물의 경우에는 측면이 구체와 닿게 된다.



그래서 60m 이상 건물의 측면부는 높이의 20% 상단부를 측면 보호를 해줘야 한다.

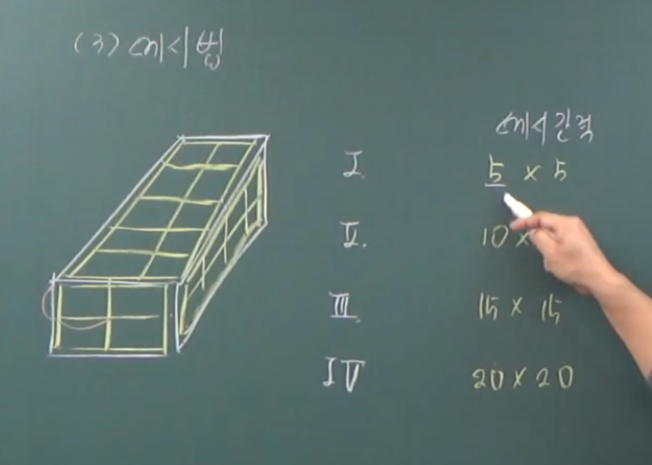

3. 메시법













































인하도선 시스템





수뢰부와 접지극을 전기적으로 연결하여

뇌격이 발생했을 때 빨리 접지로 방전 시키기 위한 시스템이다.



인하도선은 보통 구리 알루미늄 철을 이용하여 설치하며



건축물의경우 철근콘크리트의 철근을 인하도선으로 활용할 수 있고



그때 전기저항값은 0.2옴 이하를 만족해야함
