다이나믹 UPS 에 관한 고찰

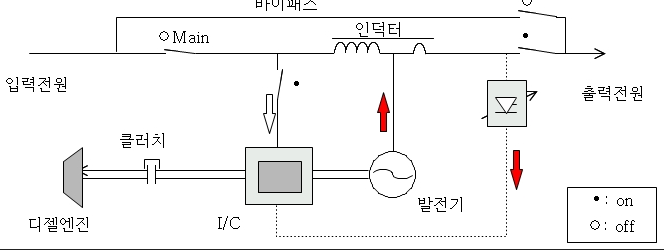

다이나믹 UPS 는 위와같이 구성 되어있다.



일단 위에 입력전원 (한전) 으로부터 출력 (부하)로 연결되는 구성이나



다이나믹 UPS 는 계통의 정전을 방지하기 위해 설치된다.



먼저 위쪽에 정류기를 통하여 발전기(동기 전동기 / 발전기 겸용) 가 동기 모터로 동작해서 (1800rpm)



Induction Coupling (I/C) 의 외부 회전자를 회전 시키게 된다 (상시 가동중)



그럼 인덕션 커플링 구성이 내부/외부 회전자로 이루어져 있으며 내부회전자는 유도전동기의 농형 회전자로 생각을 한다.



동기전동기에 의해 일정한 속도로 외부회전자는 회전하고 그에 따라 회전자계가 형성된다.



회전자계에 의해 이 내부 회전자도 추가로 회전하게 되는데 기준이 되는 외부 회전자가 돌고 있기때문에



내부회전자는 자기가 돌고있는 속도 + 외부 회전자가 돌고있는 속도로 회전하게 된다 (3600rpm)



정전이 발생되면?



디젤엔진은 내부 로직에 의해 기동시작하고 (10~15초 소요)



그 10~15초 동안에는 내부 회전자가 저장하고 있던 플라이 휠 효과 (운동에너지) 를 통해 아까 외부회전자를 돌려주던 모터가



발전기로 동작해서 계통에 전력을 공급하게 된다.



10~15초 이후 디젤엔진에 기동이 완료되면 클러치에 의해 외부 회전자가 디젤엔진에 커플링 되고



디젤엔진에 의해 외부회전자가 회전하며 발전기에 안정적인 전압을 유기되도록 한다.







이상이 내가 이해한 다이나믹 UPS 의 개념이다

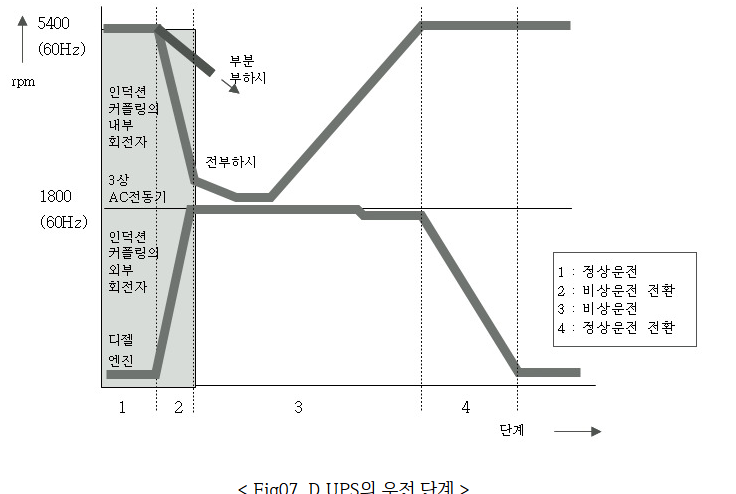

또한 다이나믹 UPS 의 에너지 흐름도라고 해서



내부회전자 - 외부회전자(계통) - 디젤엔진 회전속도를 통해 상호 관계를 나타낸 표가 있는데



그 표는 참고하여 답안지 작성 필요하다.





참고용
