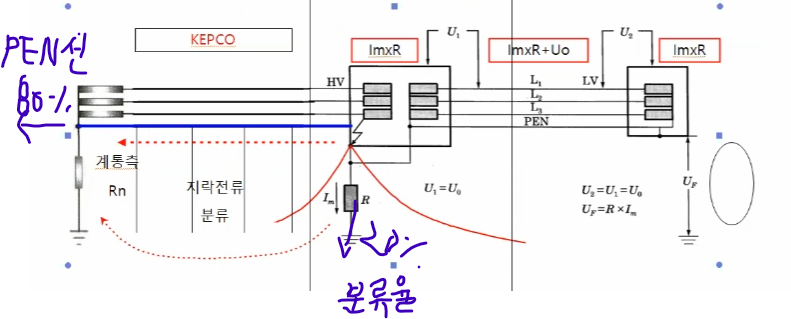

KEC 61936 고압 특고압 접지(점점 비중 커짐) 법 기준



글로벌 접지라는 개념 등장





IEEE 80 과 사실상 61936이 같은 식이나, K 표현방식을 좀 다르게 하고 있



■ 판단기준



Ib(t) 기준이되는 그래프 IEC에 명시되어있음



0.5초에서 0.2암페어, 0.2초에서 0.6A 수준 (이정도는 통전되어도 죽지않는 기준)

C2: 심실세동전류가 5% 미만이 발생하는 전류

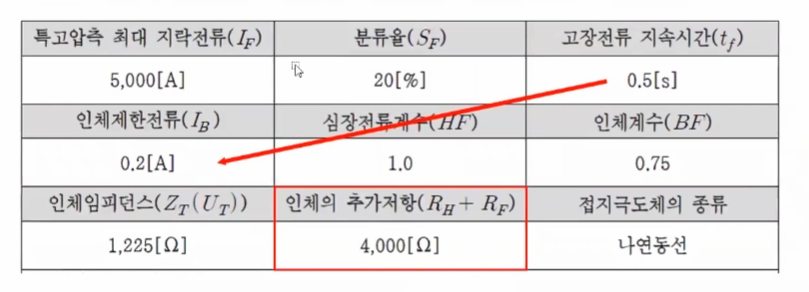

예

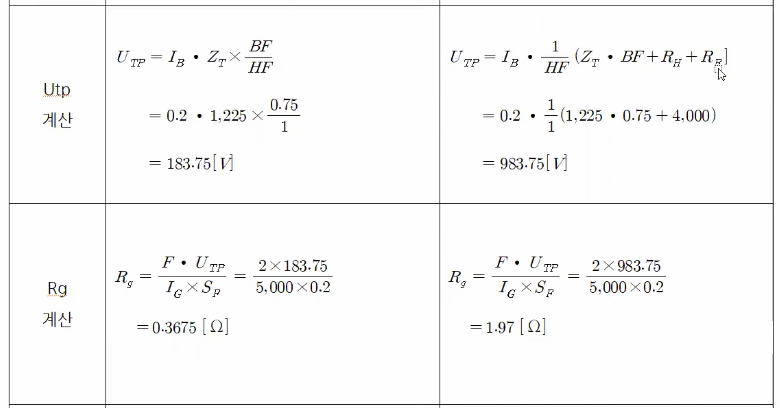

인체 추가저항 (안전화, 안전장갑 등) 처리 안하면 훨씬 더 낮은 접지저항 조건을 요구하게 됨

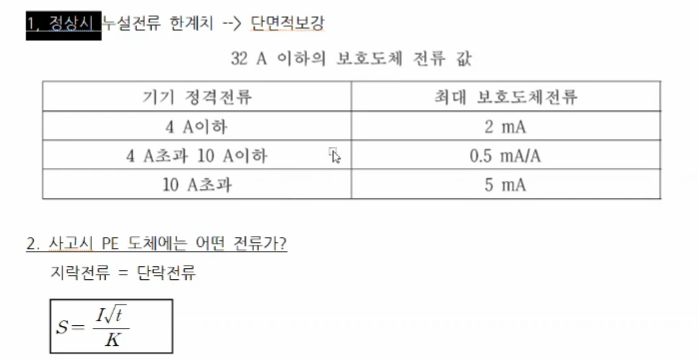

기타 참고사항 PE 접지도체 보강 조건

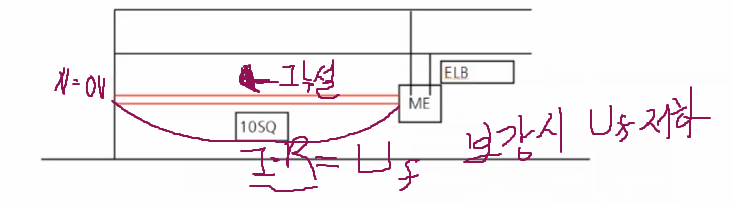

PE-N 간 전압강하 의미

정상 상태의 정상 누설전류(I_누설)가 PE 도체의 저항(R)을 거치며 전압강하(V = I_누설 × R)를 일으킵니다. 이로 인해 PE 도체 일측(기기 측)은 N(중성선, 대지전위 기준)보다 높은 전압이 되어 접지 전위가 상승합니다. TN 시스템에서 PE-N 간 전위차가 커지면 노출도전부(기기 외함)가 대지에 대해 위험 전압(Uf)을 띠게 됩니다.





​
